（安科瑞電氣股份有限公司 上海嘉定 201801）
摘要：隨著社會的發展，越來越重視醫療事業的發展，醫院醫療電氣化程度不斷提高，醫護人員經常接獨到各神電器設備，安全用電問題受到了廣泛的關注。由于醫院中使用了大量的電器設備，安全用電過程中存在一些問題，存在不小的安全隱患，威映著醫護人員利患者的生命安全，所以，要采取有效地措施徹底的解決這些問題，保障醫院安全用電。本文對醫院安全用電問題進行來分析，并提出了相應的解決問題的對策。
關鍵詞：醫院；安全用電；問題；對策
0引言
醫療電氣在醫院治療過程中的應用十分的廣泛，醫護人員經常接觸到醫療電器，安全用電問題是不得面對的一個難題，一旦在醫療過程中醫護人員不按照正常操作來使用醫療電器或者操作失誤就會損壞電器，同時還可能使得醫護人員和患者受傷所以，醫院要重視安全用電的問題，釆取相應的對策解決這些問題，確保安全用電。
1、醫院安全用電問題
1.1電器設備短路、斷路
醫療設備在使用過程中會出現零件損壞、短路、斷路的問題，容易引起火災造成傷亡事故；醫療電器設備在使用過程中會產生熱能，如果旁邊存放有易燃物質也會容易引發火災。
1.2醫療電器設備的質量、安裝、線路維護
有些醫院為控制成本或者從申獲取利益，在醫療設備的釆購的時候，不注重電器設備質量的好壞，購進價格便宜、無質量保證、不符合用電標準的醫療電器設備，存在很大的安全隱患。各種醫療設備和供電線路的安裝不符合電氣工程安裝的要求，在防塵、防潮等方面的保護措施不到位,供電線管等配套設施不全。供用電設備及線路的維護不到位，檢修人員沒有按照要求定期對用電設備、供電設施、線路等進行巡檢，還有就是維護人員安全用電方面的專業知識和技能達不到要求。
1.3醫護人員操作不當
醫護人員是醫療電器設備的使用者，在日常的工作中與醫療電器設備的接觸時間很長，在對患者進行治療的時候，一旦操作失誤，不僅使得設備不能正常運行，無法進行測量，而且還會威脅到患者和醫護人員自身的生命安全。
2、醫院安全用電的對策
2.1加強特殊場合用電的可靠性
數字減影成像室、手術室、化驗室、ICU、醫療功能性用房等場所的設備配電有著特殊要求，要釆取相應的措施，確保安全用電的可靠性。
2.1.1數字減影成像設備配電
數字減影設備對電源電壓的要求很高，這類電源的內阻較小，設備運行的時候瞬時電流很大，一般要使用專門的變壓器供電，其電路導線截面要符合設備內阻和降壓的要求，使用空氣斷路器作為設備的保護工具。
2.1.2手術室、化驗室等場所設備的配電
手術室內配電要設置單獨的配電箱，其容量要不小于8KVA,同患者接觸的電源部分要釆用單相供電；手術室內同位素?cái)鄬訏呙铏C(jī)、磁共振機、心血管造影機、大型介入機等設備的主機電源要釆用雙路電源末端切換。
2.1.3配電系統安裝絕緣裝置
醫院配電系統一定要安裝絕緣監視裝置，減小系統線路的長度，提高線路的絕緣等級，配電線路要釆用鋼管敷設，降低外部影響，變壓器二次出線要使用雙級保護開關。
2.2控制好醫療設備的質量，規范電氣設備及線路的安裝與維護
2.2.1控制好設備質量
醫院在設備釆購的時候要加強對設備質量的控制，認真檢查釆購的醫療設備是否達到電氣安全標準，有質量合格證書。
2.2.2規范電器設備及線路的安裝
電器設備及線路的安裝一定要按照電氣工程安裝的要求來進行安裝，同時要注意設備及線路的防塵、防潮問題，做好防護措施。供電線管等配套設施安裝要齊全，在病房及醫療單元中要安裝等電位接地系統，為避免設備絕緣損壞等問題使得設備帶電導致觸電事故，開關箱、配電箱、設備的金屬外殼和支架都要進行可靠接地；插座要按規定接地,.火線、零線、地線一定不要接錯，各個線路的安裝不要靠近水管的地方，以免線路漏電，水管成為帶電體，導致觸電事故；要安裝漏電保護器，這樣當設備電流超過限定的額定值的時候就會自動斷電，當有人觸電時，電源自動被切斷，保護其生命安全。
2.2.3加強電氣設備及線路的維護
電氣設備及線路的維護工作十分的重要，檢修人員一定要做好本職工作，將安全隱患降到zui低限度,確保用電安全。建立安全檢測制度，檢修人員要定期對電器設備及線路的絕緣狀況進行檢測,有問題的電氣設備及線路一定要禁止使用，待更換新的或者維修好后再使用，并做好相關的檢測記錄。建立用電檔案，配置專門的人員對用電設計施工記錄、電工巡檢記錄、絕緣測試記錄、臨時用電記錄等方面進行管理。檢修人員的專業知識和專業技能要符合工作要求，定期對檢修人員進行培訓，豐富安全用電知識，提髙電氣設備及線路檢修技能，持證上崗。
2.3提高醫護人員安全用電意識
醫院的電氣醫療設備是醫護人員要經常接觸的，在使用過程中，要安全操作，謹慎使用，一但不按要求操作或者操作失誤不但會使設備無法正常工作，還會對醫護人員自身和患者有著生命威脅，所以，要提高醫護人員安全用電意識〔七
2.3.1樹立宣傳安全用電意識
醫院要做好安全用電宣傳工作，讓醫護人員樹立安全用電的意識，清楚的認識到安全用電的重要性。
3.2加強用電人員安全用電的培訓
醫院可以定期的請一些專業的技術人員對用電人員進行技術指導，讓.他們掌握好安全用電的專業知識和技能，使其在用電過程中按照標準要求操作使用電器設備，確保安全用電。醫院安全用電是一項重要的工作，涉及的方面很多，在安全用電過程中醫院要堅持制度化、規范化，加強安全用電的宣傳力度，提高用電人員安全用電意識，提高風險管理水平，消除安全用電中存在的安全隱患。
3、安科瑞為醫院安全用電提供的解決方案
3.1安科瑞Acrelcloud-6000安全用電云平臺
安科瑞電氣推出的安全用電監控云系統采用研發的剩余電流互感器、溫度傳感器、電氣火災探測器、故障電弧探測器、電氣防火限流式保護器和中性安防，對引發電氣火災的主要因素（導線溫度、電流、剩余電流、故障電弧等）進行不間斷的數據與統計分析，并將發現的各種隱患信息及時推送給學校管理人員，指導學校實現時間的排查和治理，達到潛在電氣火災隱患，實現“防患于未然”的目的。
用戶可以利用PC、手機、平板電腦等多種終端實現對平臺的訪問，查詢包括系統信息、實時數據、報記錄等在內的各種信息，使用方便。利用該系統為用戶提供的低成本服務，能有提升企業的消防管理和電氣設備水平，防范重大惡性火災財產損失、尤其是重大惡性人員傷亡責任的發生。

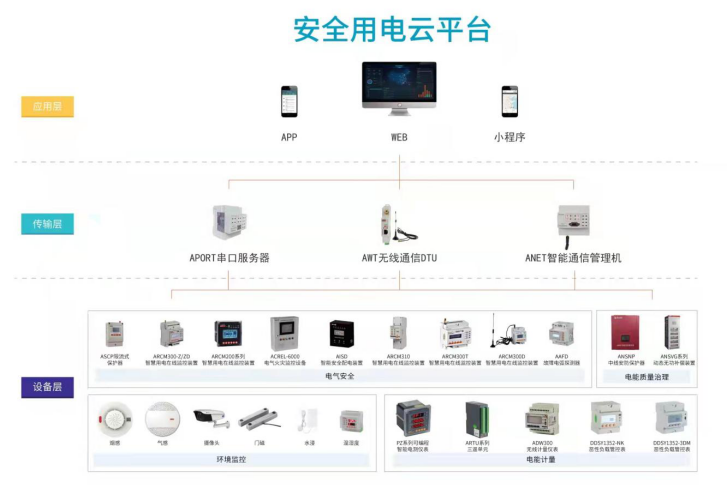

本系統的整體結構如圖所示：
3.2硬件配置：
平臺服務器：建議按照我方提供配置標準購買，或者客戶自己租用阿里云資源。
站控管理層硬件配置：（如申請阿里云可忽略）
|
序號 |
名稱 |
型號、規格 |
單位 |
數量 |
備注 |
|
|
平臺部分 |
|
|
|
|
|
1 |
數據服務器 |
DellR730CPU:E5-2620內存:32G硬盤容量:4*1.2T(SAS1萬轉2.5英寸小盤)RAID5 |
臺 |
1 |
甲供，供參考 |
|
2 |
WEB服務器 |
DellR730CPU:E5-2603內存:16G硬盤容量:3*300G(SAS1萬轉2.5英寸小盤)RAID5 |
臺 |
1 |
甲供，供參考 |
|
3 |
打印機 |
|
臺 |
1 |
甲供 |
|
4 |
工業網絡交換機 |
華為（HUAWEI）S1728GWR-4P-AC，企業級24口千兆交換機 |
臺 |
1 |
甲供，供參考 |
現場硬件配置
|
序號 |
名稱 |
型號、規格 |
單位 |
數量 |
備注 |
|
1 |
剩余電流火災探測器(2G/4G/NB) |
ARCM300-Z-4G可以測量剩余電流，溫度，電流，電壓，功率，頻率，GPRS通訊 |
只 |
1 |
安科瑞 |
|
2 |
漏電流互感器 |
AKH-0.66L-45
|
只 |
按需 |
安科瑞 |
|
3 |
線纜溫度傳感器 |
ARCM-NTC |
只 |
按需 |
安科瑞 |
|
4 |
無線DTU |
AF-GSM200需加SIM卡 |
只 |
1 |
安科瑞 |
|
5 |
故障電弧探測器 |
AAFD-40檢測范圍0-40A |
只 |
1 |
安科瑞 |
|
6 |
電氣防火限流式保護器 |
ASCP200路GPRS額定電流：無線通訊0-63A |
只 |
1 |
安科瑞 |
|
7 |
中性安防保護器 |
監控中性線的漏電流 |
只 |
1 |
安科瑞 |
3.2.1現場儀表選型介紹--剩余電流火災探測器
|
產品名稱 |
剩余電流火災探測器 |
|
產品型號 |
ARCM300-Z-4G |
ARCM200L-Z |
ARCM200BL |
|
產品外形 |
 |
 |
 |
|
產品功能 |
當電線由于機械損傷、年久失修而導致絕緣層老化破損、負荷大而發熱使得絕緣層 老化失效等原因，使得絕緣性能下降，導致電線與大地之間有不正常的電流通過，這種 現象就是漏電，也稱為“剩余電流”。泄漏電流流入接地點處形成發熱現象，當流入接 地點周圍有易燃物時，經長期高溫累積作用便會產生燃燒現象從而引發火災。 ARCM系列電氣火災探測器可對配電回路的剩余電流、導線溫度等火災危險參數實 施監控和管理，集成度高，體積小巧，安裝方便，防范因泄漏電流而導致的電氣火災。 |
3.2.2現場儀表選型--故障電弧探測器
|
產品名稱 |
故障電弧探測器 |
|
產品型號 |
AAFD-40 |
AAFD-MU集中顯示+傳感器 |
|
產品外形 |
 |
  |
|
產品功能 |
故障電弧集中顯示單元對接入線路中的故障電弧傳感器進行統一檢測。故障電弧傳感器可以對故障電?。òü收喜⒙?lián)電弧、故障串聯電?。┻M(jìn)行有效的檢測，當檢測到線路中存在引起火災的故障電弧時，顯示單元可以進行現場的聲光報警，并將報警信息傳輸給電氣火災監控設備。集中顯示單元可同時通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理。
故障電弧集中顯示單元適用于工業與民用建筑中10KW及其以下的電氣線路，其保護線路長度不宜大于100米。產品遵循國標GB 14287.4-2014，可適用于養老院、學校、商業建筑、賓館、工廠、庫房、圖書館、辦公室、家庭住宅、以及娛樂場所等。
|
3.2.3現場儀表選型--電氣防火限流式保護器
|
產品名稱 |
電氣防火限流式保護器 |
|
產品型號 |
ASCP200-20D |
ASCP200-40B |
ASCP200-63D |
|
產品外形 |
 |
 |
 |
|
產品功能 |
當?shù)蛪号潆娀芈钒l(fā)生短路故障時，ASCP200電氣防火限流式保護器能以微秒 級速度快速(＜150μs)限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事 故，有效克服傳統斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電 流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端. |
3.2.4現場儀表選型中性安防保護器
中性線的定義：三相電的星形接法是把每一相電源或負載的一端都接在中性點上，將中性點
引出的這條線叫中性線，這樣就形成三相四線制或者五線制。也可不引出，形成三相三線制?，F(xiàn)
在的低壓配電線路，采用zui多的是三相四線制，其中的三條線路分別用A、B、C代表三相，另一條中性線用N代表。
在三相四線制或五線制供電系統運行過程中，中性線引發火災事故主要通過三種途徑：
A.中性線長期過載導致中性線絕緣層老化，zui后使得絕緣層燃燒引發火災；
B.中性線故障使中性線開路，導致三相電嚴重不平衡，燒毀電氣設備引發火災。
C.中性線老化使線路局部過熱，導致中性線絕緣層老化，zui后使得絕緣層燃燒引發火災。

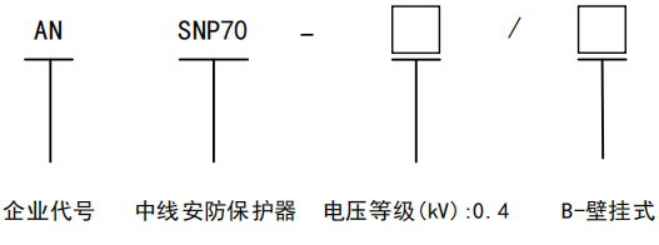

1）產品型號
2） 模塊接口示意
3）產品尺寸
|
規格型號 |
中性線輸出電流（A） |
外形尺寸 |
定位孔間距 |
ANSNP70-0.4/B
|
0-200 |
深度（W） |
寬度(D) |
高度(H) |
縱向 |
橫向 |
|
450 |
222 |
612 |
579 |
190*2 |
4、總結
隨著社會的發展，人們對電能的需求越來越大,盡管在用電過程中釆取了一定的防護措施，很小心的使用電器，但是仍然存在著安全用電問題，所以，安全用電仍然是十分重要的工作。醫院的醫護人員經常接觸到醫療電器設備，在使用過程中由于操作不當?shù)葐栴}存在著很大的安全隱患，因此醫院要重視安全用電工作，釆取有效的措施加強安全用電管理，確保用電安全，保障人員的生命安全。
5、參考文獻
［1］周長松.醫院安全用電探討皿科技資訊,2008,26:230-231.
［2］牛家勤.基于醫院安全 用電的問題及對 策初論
［3］安科瑞企業微電網設計與應用手冊.2020.06版
張雙，女，本科，安科瑞電氣股份有限公司，主要研究方向?yàn)獒t(yī)院安全用電云平臺系統的研發與應用， Email:
[email protected]，手機：13916280434（同微信）
